ПЕРЕДВИЖНАЯ ВЫШКА-ТУРА "АЛЕКС"

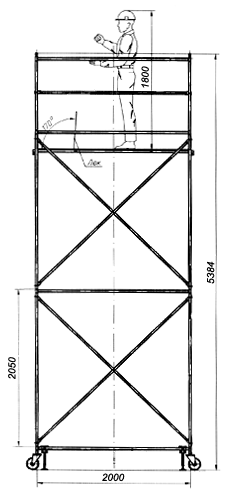

Передвижная вышка-тура "Алекс" Передвижная вышка-тура "Алекс"
Основные сведения об изделии
  1. Передвижная вышка-тура предназначена для строительных работ на высоте до 11,5 метров включительно.
  2. Основные технические данные приведены в таблице 1.
Таблица 1 – Основные технические данные
Наименование параметра
Высота вышки-туры, м 2,3 3,3 4,4 5,4 6,4 7,4 8,5 9,5 10,5 11,5
Максимальная высота до настила, м 1,3 2,1 3,4 4,2 5,4 6,2 7,5 8,3 9,5 10,3
Высота одной разборной секции, м 2,05 2,05 2,05 2,05 2,05 2,05 2,05 2,05 2,05 2,05
Масса вышки-туры, кг 110 130 150 180 190 220 230 260 270 300
Максимально допустимая нагрузка на настил вышки-туры, кг 250 250 250 250 250 250 250 250 250 250
Комплектность
Комплектность передвижной вышки-туры согласно спецификации на изделие ВТ-5400.05а.
Указания по порядку сборки

1. Прежде чем приступить к сборке, необходимо проверить комплектность элементов, входящих в изделие.
2. Проверить на отсутствие повреждений на элементах изделия.
3. Рекомендуемый порядок сборки вышки-туры - последовательно «снизу-вверх». Порядок сборки состоит из следующих основных действий.

  • Установить опорную раму, на ровную поверхность и прикрепить к ней поворотные колеса. При этом расположить колеса и поставить их на тормоз согласно схемы.
  • При помощи четырех рукояток приподнять опорную раму таким образом, чтобы поворотные колеса не касались поверхности, на которой собирается вышка.
  • Установить на опорную раму поперечные вставки
  • Установить продольные вставки
  • Установить перекрестие между опорной рамой и продольной вставкой на флажковые замки.

4. Остальные секции вышки-туры рекомендуем собирать в том же порядке.
5. Настилы допускается устанавливать на любые ступени поперечных вставок, находящиеся на одной горизонтальной плоскости.

Указания по эксплуатации

1. Металлическая сборно-разборная вышка допускается в эксплуатацию только после окончания ее монтажа, но не ранее сдачи по акту лицу, назначенному для приемки главным инженером.
2. При приемке установленной вышки-туры в эксплуатацию проверяются:

  • соответствие собранного каркаса рабочим чертежам и правильность сборки узлов;
  • правильность и надежность опирания вышки-туры на основание;
  • наличие и надежность ограждения на вышке в рабочем ярусе;
3. Запрещается работать на вышке, опертой только на поворотные колеса.
4. Плановые и периодические осмотры вышки-туры следует производить не реже одного раза в месяц.
5. Указания по эксплуатации вышки-туры по ГОСТ 24258-88.
Указание мер безопасности
1. Вышка-тура должна быть установлена на ровном основании.
2. Рекомендуется взбираться на настил вышки-туры по внутренней стороне поперечных вставок, через люк в настиле.
3. Груз поднимать со стороны поперечных вставок.
4. Необходимо и обязательно выполнять требование СНиП Ш-4-80 «Техника безопасности в строительстве» и ГОСТ 24258-88.
Транспортирование и хранение
1. Транспортирование вышки-туры может производиться транспортом любого вида, обеспечивающим сохранность элементов вышки-туры от повреждений.
2. Не допускается сбрасывать изделие или его отдельные элементы при разгрузке, транспортирование волоком и другие действия, могущие причинить повреждения элементам конструкции.
3. Элементы вышки-туры должны храниться в закрытых помещениях или под навесом на подкладках, исключающих соприкосновения с грунтом.
4. Вышку транспортируют и хранят в соответствии с ГОСТ 15150-69 по группе условий хранения ОЖ 4, в части воздействия климатических факторов внешней среды.
Гарантии изготовителя
1. Предприятие-изготовитель гарантирует соответствие вышки-туры требованиям настоящего паспорта при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
2. Срок гарантии устанавливается 12 месяцев со дня поступления потребителю.
